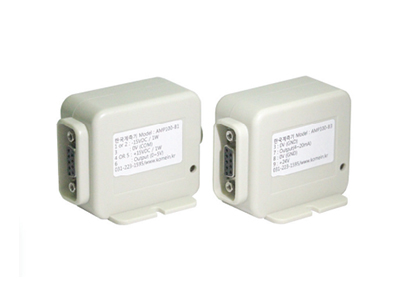

AMP系列
- ?HBT 傳感器 信號轉換器
- ?輸入電壓±15V or 24V DC / 輸出電壓0~5V/0~10V DC or 4-20mA
- ?優惠的價格, 小型尺寸便于安裝
- ?適合安裝各種工作現場使用
產品詳情
產品參數
| Model | AMP100-A1 | AMP100-B1 | AMP100-B3 |
| 使用傳感器 | HBT 傳感器 DP SERIES | ||
| 輸出 | 0-5V DC | ||
| 輸出 GAIN | DP-S4 | DP-10 | DP-25 |
| 1.25mV / um | 0.5mV / um | 0.312mV / um | |
| 應答周波數 | 5Khz / 10Khz | ||
| 線性度 | < 0.1% FS | ||
| 使用溫度 | 0℃ ~ 40℃ | ||
| 使用電源 | ±15V DC | 24V DC | |
| 使用connector | 傳感器輸入 : DIN5PIN , 電源輸入和 信號輸出 : D-SUB 9PIN | ||
尺寸圖
接線方式
| MODEL | AMP100-A1 | AMP100-B1 | AMP100-B3 |
| 輸入，輸出 | 輸入 : ±15V , 0V輸出 : 0-5V | 輸入 : 24V輸出 : 0-5V | 輸入 : 24V輸出 : 4~20mA |
| PIN 1 | EXC- : -15V DC / 1W input. | ||
| PIN 2 | |||
| PIN 3 | 0V (GND, COM) | SIG- : 0V (GND) | SIG- : 0V (GND) |
| PIN 4 | EXC+ : +15V DC / 1W input. | ||
| PIN 5 | |||
| PIN 6 | SIG+ : Output(0~5V) | SIG+ : Output(0~5V) | SIG+ Output(4~20mA) |
| PIN 7 | |||
| PIN 8 | EXC- : 0V (GND) | EXC- : 0V (GND) | |
| PIN 9 | EXC+ : +24V | EXC+ : +24V |
